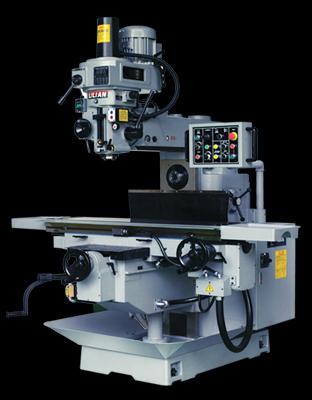

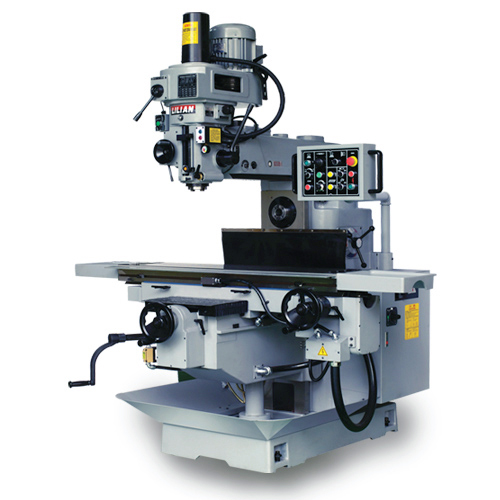

7H / 7VI
|
| 工作台尺寸 |
305 x 1350 mm
|
| 行程 (X x Y x Z) |
X : 970 mm |
Y: 400 mm
|
Z: 400 mm
|
伸臂: 450 mm
|
| 齒管: 140 mm |
立式主軸頭
|
錐度: NT#40
|
轉速: 75-3500rpm (16速) / 60-3500rpm
|
齒管內徑: 110mm
|
橫銑主軸頭
|
錐度: NT#40
|
轉速: 70-1050rpm (9速)
|
馬達
|
立式主軸:5HP
|
橫銑主軸: 5HP
|
上下昇降: 1HP
|
注油器: 150W
|
進給
|
X,Y軸切削: 0-1500 mm/min
|
X,Y軸快速: 3000 mm/min
|
上下昇降: 1150mm/min
|
立式主軸頭搖擺
|
左,右各45度
|
主軸頭中心至機身滑道面
|
150 - 600 mm
|
主軸鼻端王工作台面
|
0-530 mm
|
佔地面積
|
2050 x 1840 x 2380 mm
|
| 淨重 |
2400 / 2430 Kgs
|
*
* |
標準備配:
‧X,Y軸滾珠螺桿加置伺服馬達由變頻器控制2軸進給速率
‧1HP的上下昇降馬達
‧自動打油潤滑系統
‧冷卻泵浦含收水盤
‧石英工作燈
‧擋渣皮
‧工具箱及調整工具
選購配件:
‧氣動拉刀
‧光學尺 |
|
