| 皮帶式傳動主軸. | 直傳式傳動主軸. | 內藏式傳統主軸. |
  |
  |
  |
  |

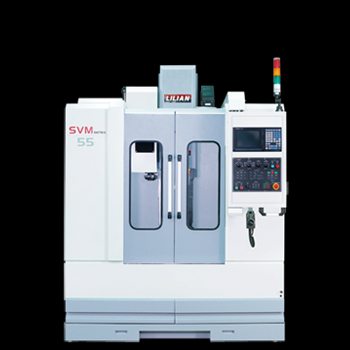

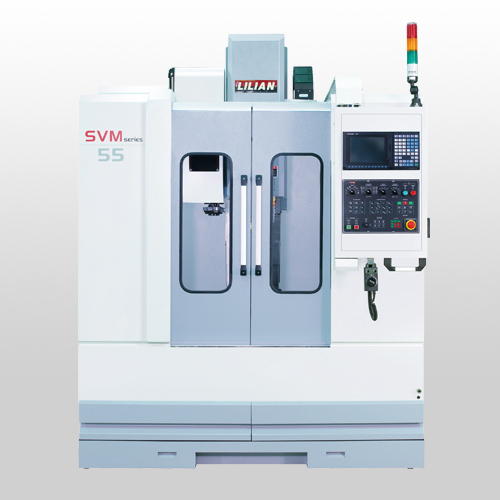

| SVM-55 | SVM-75 | SVM-105 | ||
| 工作台 | 工作台尺寸 | 600 x 320mm | 850 x 500 mm | 1200 x 500 mm |
| T-槽 (寬 x 間距 x 數量) | 14 x 100 mm x 3 | 18 x 100 mm x 5 | 18 x 100 mm x 5 | |
| 行程 (X x Y x Z) | 550 x 410 x 460 mm | 750 x 500 x 510 mm (X : 850 mm 選配) |
1050 x 510 x 560 mm | |
| 定位精度 XYZ 軸 | 0.005mm / 300mm | 0.005 / 300mm | 0.005 / 300mm | |
| 重複精度 XYZ 軸 | ± 0.003 mm | ± 0.003mm | ± 0.003mm | |
| 三軸馬達規格 (Z 軸掛剎車) |
1.5 / 1.5 /1.5B kw | 1.5 / 1.5 / 1.5B kw | 1.5 / 1.5 / 1.5B kw | |
| 快速位移 (X/Y/Z) | 36 x 36 x 30 M/min | 36 x 36 x 30 M/min | 36 x 36 x 30 M/min | |
| 進給速度 (X/Y/Z) | 1-10000 mm/min | 1-10000 mm/min | 1-10000 mm/min | |
| 最大工件重 | 300 kgs | 500 kgs | 650 kgs | |
| 主軸 | 錐度 | BT30 / BT40 | BT40 | BT40 |
| 主軸馬達 | 3.7 Kw / 5.5 Kw | 7.5Kw | 7.5 / 11Kw | |
| 主軸轉速 (RPM) | BT40: 8000 / 10000 / 15000 內藏式 : BT30 / 24000 |
8000 / 10000 / 12000 | 8000 / 10000 / 12000 | |
| 主軸鼻端垂直至工作台面 | 127 - 587 mm | 140-650 mm | 150-710 mm | |
| 主軸中心至機身面距離 | 410 mm | 556 mm | 608 mm | |
| 刀庫 | 刀具儲藏容量 / 刀庫型式 |
12 日內瓦式 / 16 刀臂式 (OPT.) |
24 刀臂式 | 24 刀臂式 |
| 最大刀具調整內徑 / 重量 | 80 mm / 7 kgs | 80 mm / 7 kgs | 80 mm / 7 kgs | |
| 概括他項 | 氣壓需求 | 6 kg/cm2 | 6 kg/cm2 | 6 kg/cm2 |
| 動力消耗 (KVA) | 15 | 15 | 15 | |
| 冷卻液容量 (L) | 180 | 200 | 250 | |
| 機台淨重 | 3,000 kgs | 4,500 Kgs | 5,200 Kgs | |
| 機台佔地面積 (寬 x 深 x 高) |
2240 x 1900 x 2520 mm | 2700 x 2335 x 2620 mm | 2550 x 3050 x 2775 mm | |
| 標準配備 | |
| ‧冷卻系統 ‧自動潤滑系統 ‧主軸吹氣系統 ‧密閉防水型螢光燈 ‧3色警示燈 ‧工件吹氣裝置 ‧剛性攻牙 ‧熱交換散熱裝置 |
‧歐式全罩式鈑金 ‧刀換刀系統 ‧三軸伸縮護蓋 ‧RS232/ RJ45/ USB 連結介面 ‧M30 自動斷電系統 ‧手輪譯碼器 ‧地基螺絲及腳墊 |
| 選購配件 | |
| ‧螺旋式/龍頭式排屑機及集屑車 ‧主軸油冷機 ‧主軸中心出水 (20~70Bar) ‧第四軸旋轉工作台 ‧馬達加大 ‧刀具量測系統 ‧工件量測系統 |
‧德製Heidenhain三軸數字尺 ‧獨立式變壓器 ‧穩壓器 ‧角度編碼器 (A,B,C 軸) ‧空調冷氣機 ‧油水分離機 ‧水槍及風槍 |
