| 超寬剛性機床底座. | 無配重塊之雙層剛性寬機柱. | 一件式雙層機床鞍座. |
  |

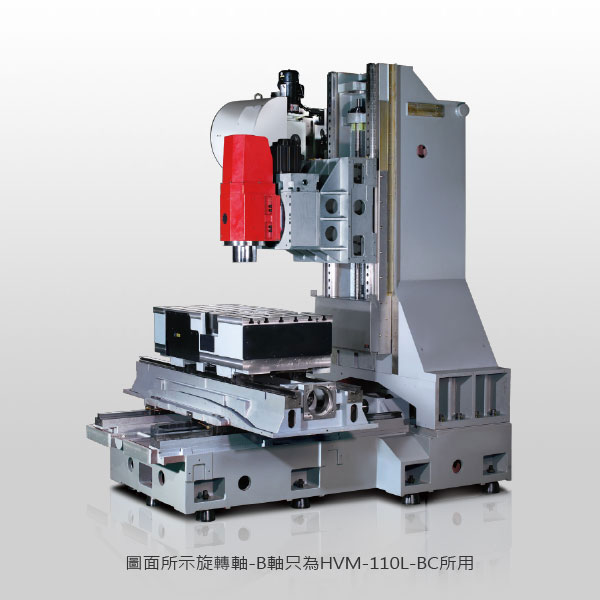

  圖面所示旋轉軸-B軸只為HVM-110L-BC所用 |
  |
|
| HVM-120L | HVM-120H | ||
| X+Y+Z 線軌 | X+Y+Z 硬軌 | ||
| 工作台 | 工作台尺寸 | 1260 x 610 mm | 1260 x 610 mm |
| T-槽 (寬 x 間距 x 數量) | 18 x 100 mm x 6 | 18 x 100 mm x 6 | |
| 行程 (X x Y x Z) | 1200 x 650 x 630 mm (Z-1000 option) |
1200 x 650 x 630 mm | |
| 定位精度 XYZ 軸 | 0.005 / 300mm | 0.005 / 300mm | |
| 重複精度 XYZ 軸 | ± 0.003mm | ± 0.003mm | |
| 三軸馬達規格 (Z 軸掛剎車) | 4 / 4 / 4B kw | 4 / 4 / 4B kw | |
| 快速位移 (X/Y/Z) | 36 x 36 x 36 M/min (42 選配.) |
20 x 20 x 20 M/min | |
| 進給速度 (X/Y/Z) | 1-20000 mm/min | 1-20000 mm/min | |
| 最大工件重 | 800 kgs | 1000 kgs | |
| 主軸 | 錐度 | BT40 | BT40 |
| 主軸馬達 | 11 / 15Kw | 11 / 15Kw | |
| 主軸轉速 (RPM) | 直傳式 : 10000 / 12000 / 15000 內藏式 : BBT40 / HSK63A 20000 |
直傳式 : 10000 / 12000 / 15000 | |
| 主軸鼻端垂直至工作台面 | 100-730 mm (1000 mm 選配) |
100-730 mm | |
| 主軸中心至機身面距離 | 740 mm | 740 mm | |
| 刀庫 | 刀具儲藏容量 / 刀庫型式 | 30 刀臂式 40 鍵連式 |
30 刀臂式 40 鍵連式 |
| 最大刀具調整內徑 / 重量 | 76 mm / 6 kgs | 76 mm / 6 kgs | |
| 概括他項 | 氣壓需求 | 6 kg/cm2 | 6 kg/cm2 |
| 動力消耗 (KVA) | 30 | 30 | |
| 冷卻液容量 (L) | 300 | 300 | |
| 機台淨重 | 7,500 Kgs | 7,500 Kgs | |
| 機台佔地面積 (寬 x 深 x 高) | 3400 x 3370 x 2810 mm | 3400 x 3370 x 2810 mm | |
| 標準配備 | |
| ‧冷卻系統 ‧自動潤滑系統 ‧主軸吹氣系統 ‧密閉防水型螢光燈 ‧3色警示燈 ‧工件吹氣裝置 ‧剛性攻牙 ‧熱交換散熱裝置 |
‧歐式全罩式鈑金 ‧刀換刀系統 ‧三軸伸縮護蓋 ‧RS232/ RJ45/ USB 連結介面 ‧M30 自動斷電系統 ‧手輪譯碼器 ‧地基螺絲及腳墊 |
| 選購配件 | |
| ‧龍頭式/刮板式排屑機及集屑車 ‧主軸油冷機 ‧第四軸旋轉工作台 ‧馬達加大 ‧刀具量測系統 ‧工件量測系統 ‧德製Heidenhain三軸數字尺 |
‧獨立式變壓器 ‧穩壓器 ‧角度編碼器 (A,B,C 軸) ‧空調冷氣機 ‧油水分離機 ‧水槍及風槍 |
