首頁 >>產品介紹 >> VMC - 1100 / 1400 / 1500 / 2000

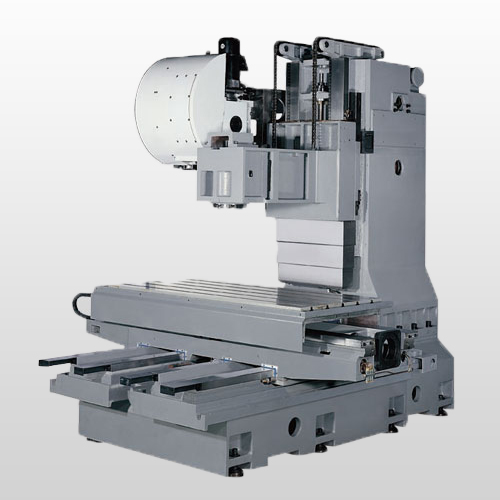

1100mm四硬軌底座, 超寬,超重適合重切削.	BT50內置式6,000rpm 齒輪頭.	X+Y+Z三軸一件式鑄體結構; 裝置直結連軸器.

		VMC-1100	VMC-1400	VMC-1500	VMC-2000
工作台	工作台尺寸	1150 x 610mm	1550 x 700 mm	1550 x 700 mm	2100 x 800 mm
	T-槽 (寬 x 間距 x 數量)	18 x 130 mm x 5	18 x 130 mm x 5	18 x 130 mm x 5	18 x 130 mm x 5
	行程 (X x Y x Z)	1100 x 610 x 610 mm	1400 x 720 x 610 mm	1500 x 720 x 680 mm	2000 x 825 x 750 mm
	三軸馬達規格 (Z 軸掛剎車)	2.5 / 2.5 / 2.5B kw	3 / 3 / 3B kw	4 / 4 / 4B kw	4 / 4 / 4B kw
	快速位移 (X/Y/Z)	15 x 15 x 15 M/min	15 x 15 x 15 M/min	15 x 15 x 15 M/min	15 x 15 x 15 M/min
	進給速度 (X/Y/Z)	1-10000 mm/min	1-10000 mm/min	1-10000 mm/min	1-10000 mm/min
	最大工件重	1000 kgs	1200 kgs	1500 kgs	1500 kgs
主軸	錐度	BT40	BT40	BT50 (齒輪頭-選購)	BT50 (齒輪頭-選購)
	主軸馬達	11 / 15Kw	11 / 15Kw	15 / 18.5 Kw	15 / 18.5 Kw
	主軸轉速 (RPM)	8000	8000	6000	6000
	主軸鼻端垂直至工作台面	150-760 mm	150-760 mm	150-830 mm	150-900 mm
	主軸中心至機身面距離	663 mm	713 mm	713 mm	870 mm
刀庫	刀具儲藏容量 / 刀庫型式	24/30 刀臂式 40 鍵連式	24/30 刀臂式 40 鍵連式	24 刀臂式 40 鍵連式	24 刀臂式 40 鍵連式
刀庫	最大刀具調整內徑 / 重量	80 mm / 7 kgs	80 mm / 7 kgs	125 mm / 15 kgs	125 mm / 15 kgs
概括他項	氣壓需求	6 kg/cm2	6 kg/cm2	7 kg/cm2	7 kg/cm2
	動力消耗 (KVA)	25	25	35	35
	冷卻液容量 (L)	300	300	300	300
	機台淨重	7,500 Kgs	11,500 Kgs	12,000 Kgs	14,500 Kgs
	機台佔地面積 (寬 x 深 x 高)	3000 x 3150 x 3050 mm	3950 x 3300 x 3050 mm	4420 x 3300 x 3100 mm	4900 x 3780 x 3270 mm

標準配備
‧冷卻系統 ‧自動潤滑系統 ‧主軸吹氣系統 ‧密閉防水型螢光燈 ‧3色警示燈 ‧工件吹氣裝置 ‧剛性攻牙 ‧熱交換散熱裝置	‧歐式全罩式鈑金 ‧刀換刀系統 ‧三軸伸縮護蓋 ‧RS232/ RJ45 連結介面 ‧M30 自動斷電系統 ‧手輪譯碼器 ‧地基螺絲及腳墊

選購配件
‧龍頭式/刮板式排屑機及集屑車 ‧主軸油冷機 ‧主軸中心出水 (20~70Bar) ‧第四軸旋轉工作台 ‧馬達加大 ‧刀具量測系統 ‧工件量測系統	‧德製Heidenhain三軸數字尺 ‧獨立式變壓器 ‧穩壓器 ‧空調冷氣機 ‧油水分離機 ‧水槍及風槍
