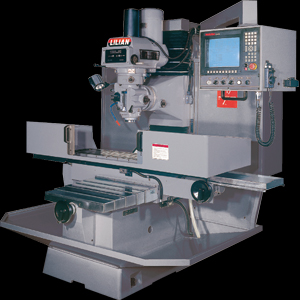

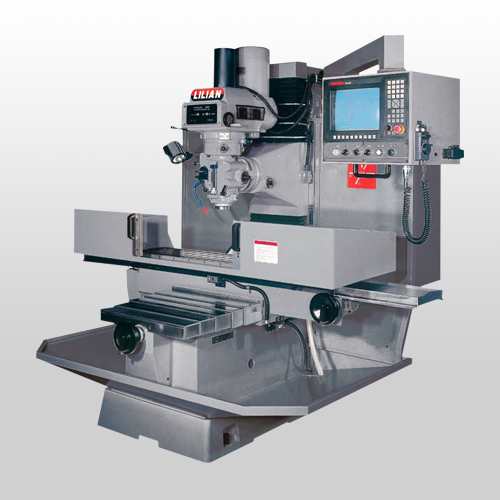

BM-5V / BM-5I CNC |
| 工作台 |
工作台尺寸 |
380 x 1524 mm |
| T型槽 (寬 x 數量 x 間距) |
18 x 3 x 80 mm |
| 行程 (X x Y x Z) |
1020 x 500 x 500 mm |
| 定位精度 |
0.005mm/300 mm |
| 重覆精度 |
+-0.005 mm |
| X,Y & Z 馬達 |
FANUC / MITSUBISHI |
| kw/torque: 1.2kw |
| 怏速位移 |
5000 mm/min |
| 進給速率 |
1-3000 mm/min |
| 最大工件載重 |
600 Kgs |
| 主軸 |
錐度 |
NT40 |
| 直徑 |
105 mm |
| 主軸馬達 |
Variable 7.5HP / Inverter 5HP |
| 主軸轉速 - rpm |
60-4200 |
| 齒管行程 |
127 mm |
| 概括它項 |
氣壓需求 |
6 Kgs/cm² |
| 冷卻幫浦 |
1/8 HP |
| 主軸中心至機身距離 |
510 mm |
| 主軸鼻端至工作台距離 |
100 - 600 mm |
| 工作台至地板距離 |
840 mm |
| 佔地尺寸 (X x Y x Z) |
2450 x 2200 x 2350 mm |
| 包裝尺寸 (X x Y x Z) |
2550 x 2300 x 2350 mm |
| 淨重 |
2950 Kgs |
| * Check master for pitch-error compensation. |
|
